Penyelesaian UKK TKJ 2025 Paket 2

Tugas: Sebagai seorang Network System Administrator pada perusahaan penyedia layanan jasa jaringan komputer dan telekomunikasi, tugas anda adalah merancang bangun dan mengkonfigurasi sebuah jaringan komputer.

Topologi

Langkah-langkah konfigurasi

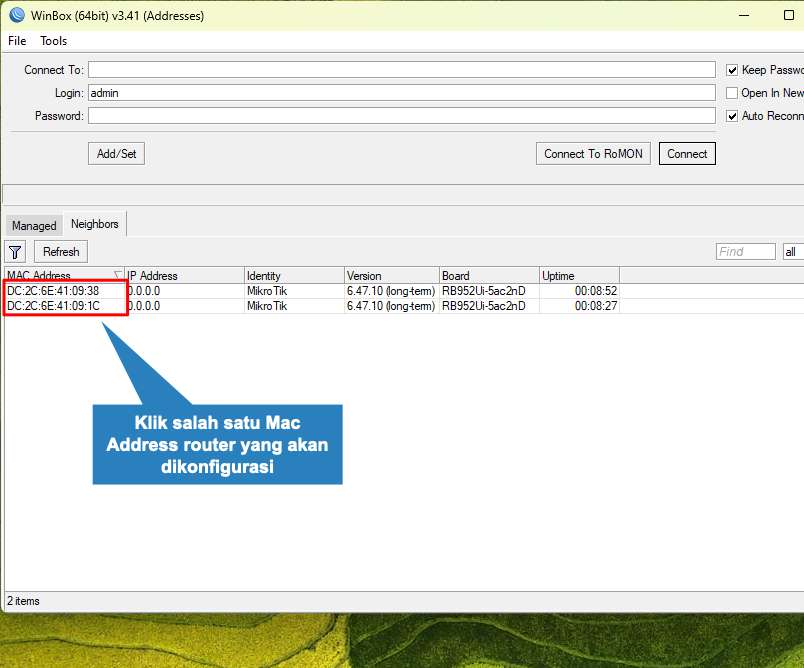

Pada saat dikonfigurasi dengan 1 PC, pastikan untuk memilih mac address router yang akan digunakan. Maka untuk itu sebaiknya setiap router diubah identitynya.

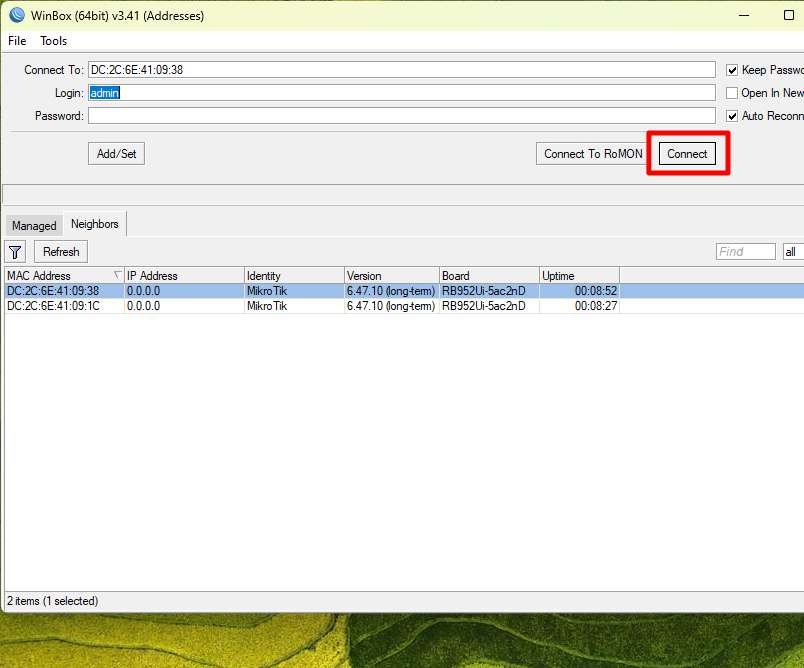

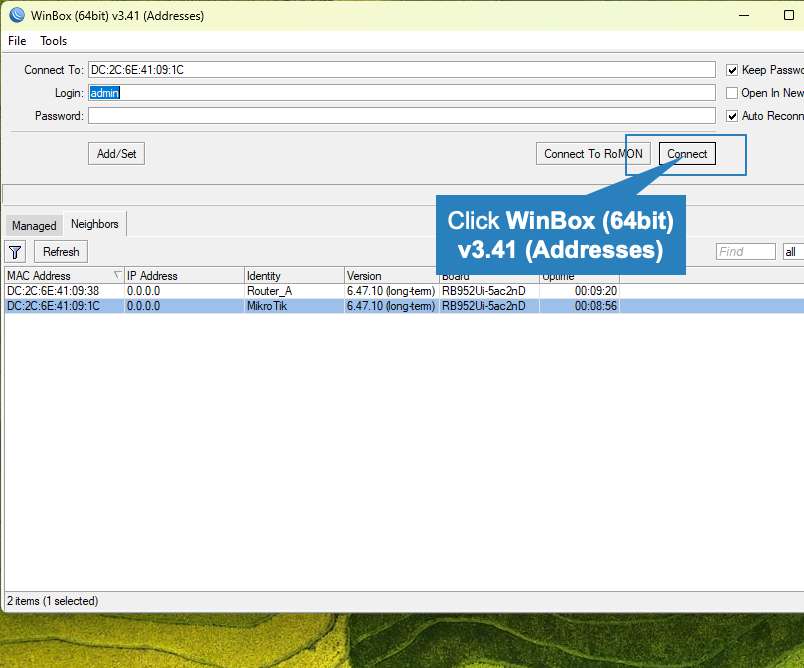

Pilih kita memilih mac address router yang pertama untuk dikonfigurasi sekaligus sebagai router A (pada topologi router 1)

Setelah konek pastikan semua router sudah di-reset.

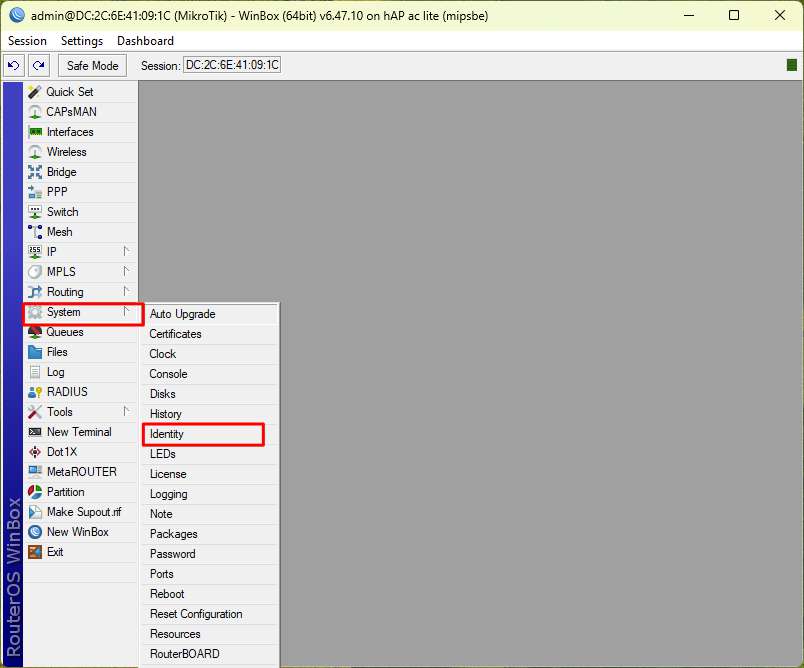

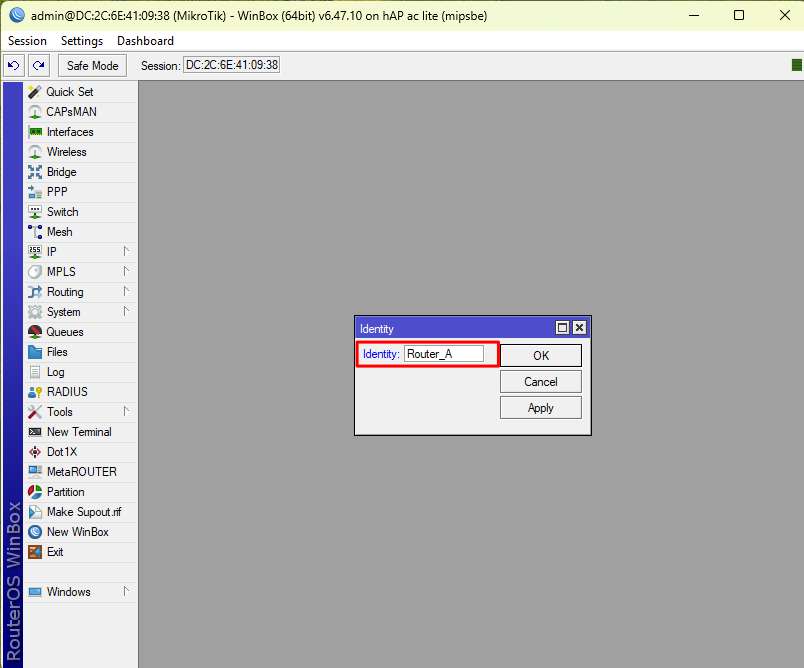

Pilih menu Tools, dan klik Identity. Rubah sesuai gambar untuk Router A

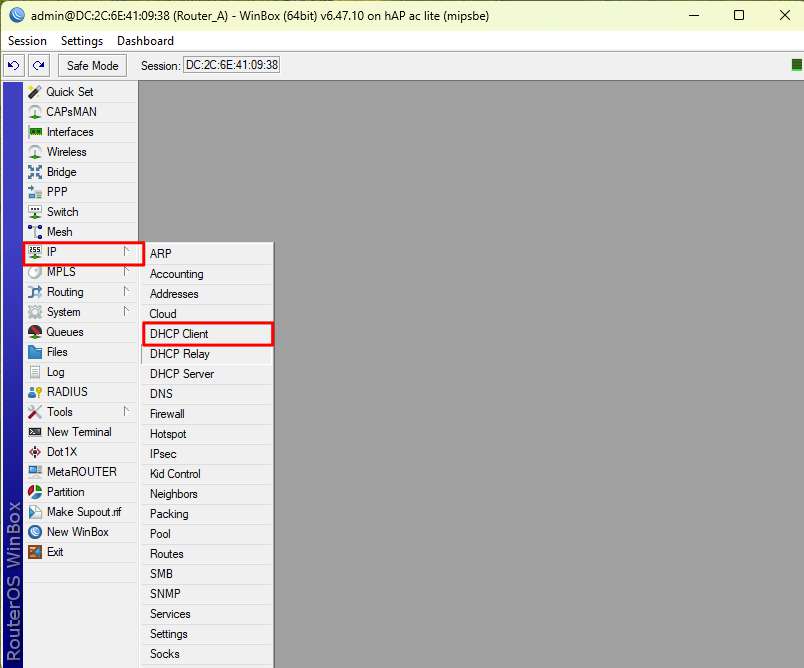

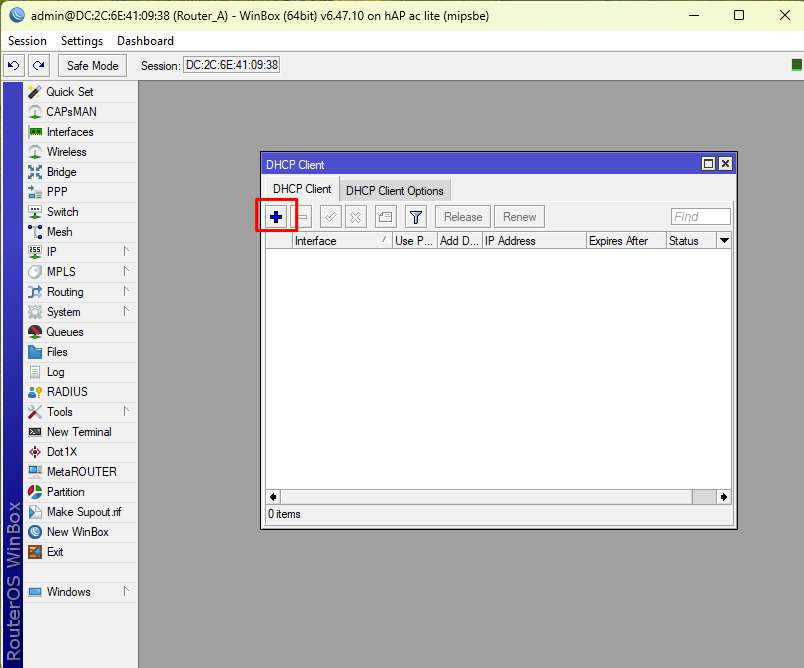

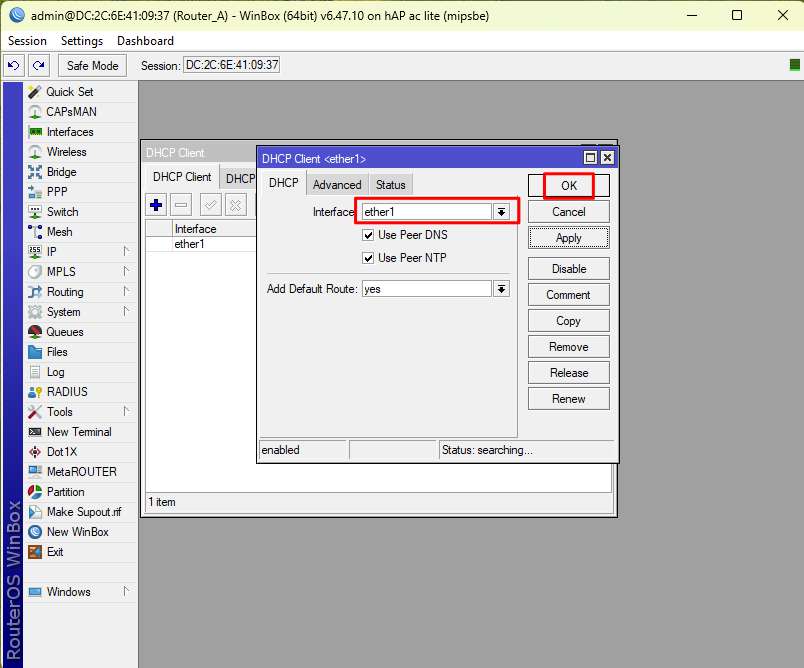

Selanjutnya, konfigurasi DHCP Client untuk mendapatkan akses internet dari ISP.

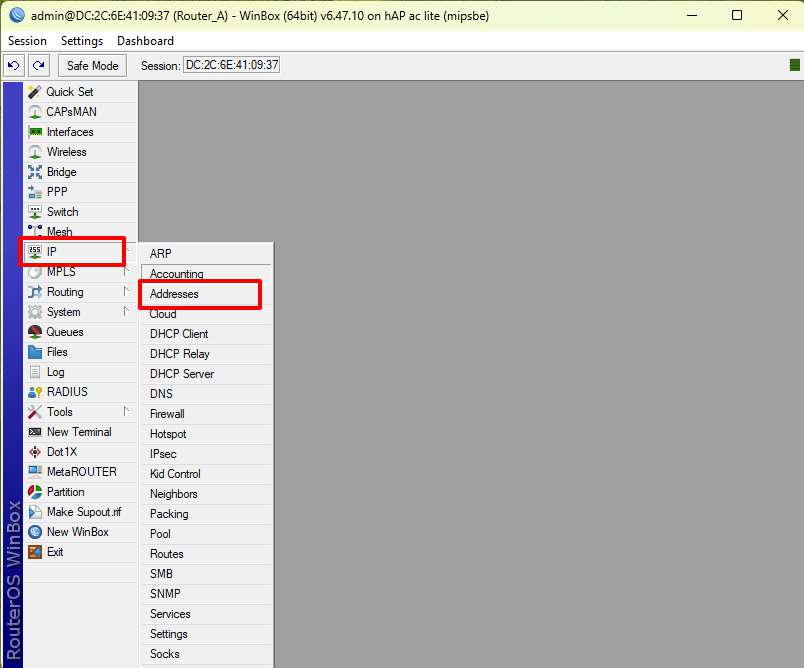

Setelah mendapatkan IP address dari ISP, selanjutnya tambahkan IP untuk ke client (dalam hal ini port yang digunakan adalah ether2)

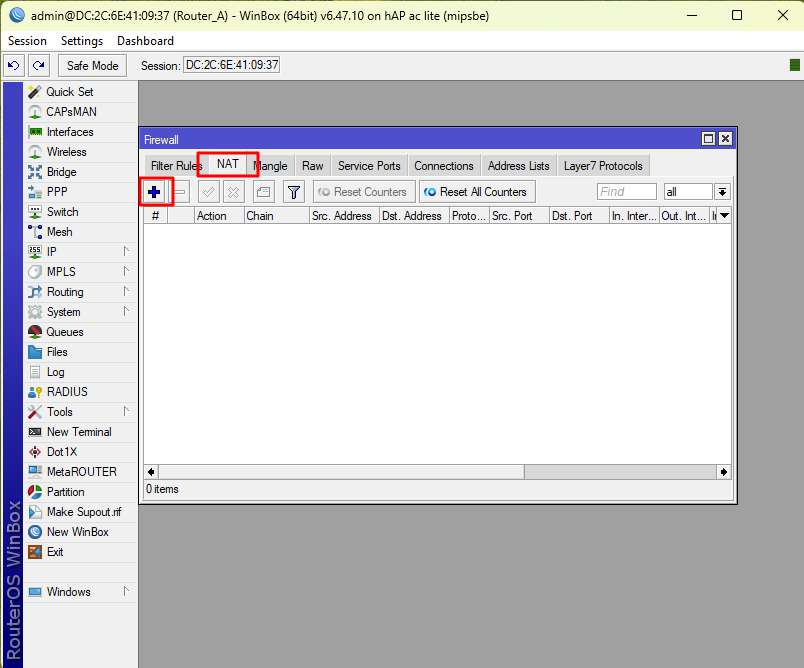

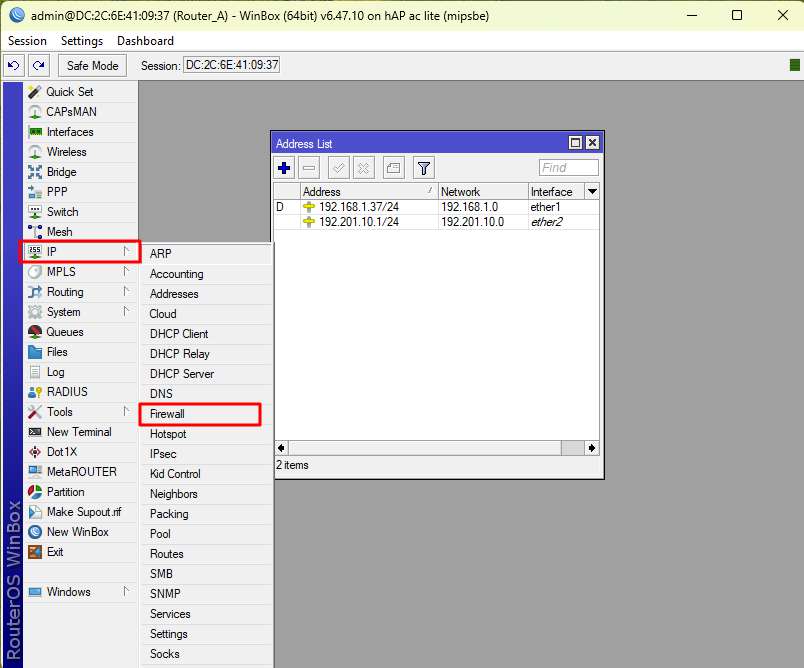

Selanjutnya konfigurasi firewall agar nantinya router bisa meneruskan akses internet ke client

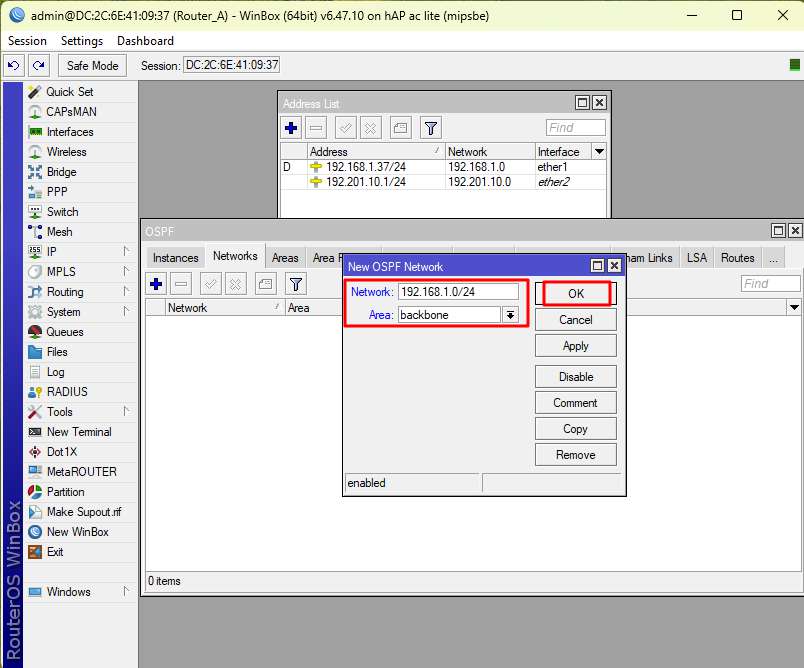

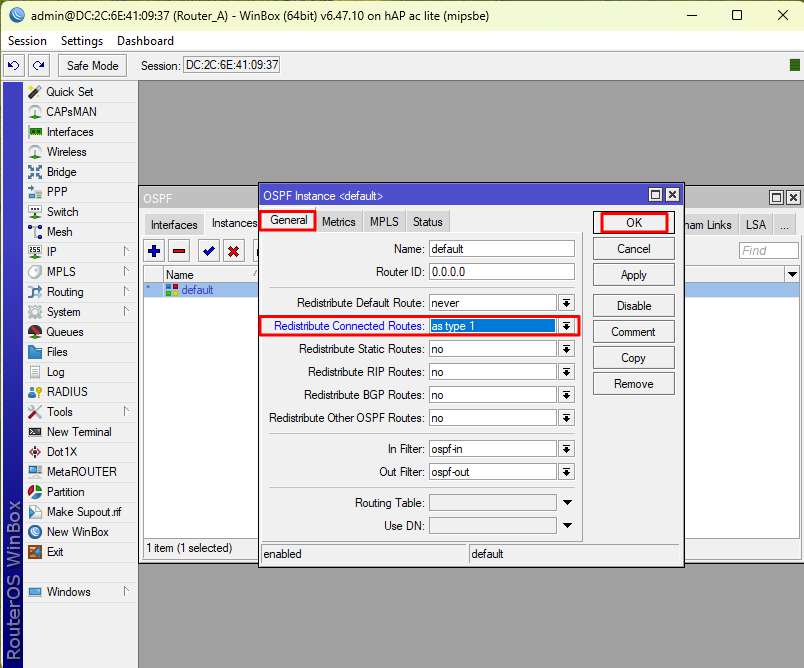

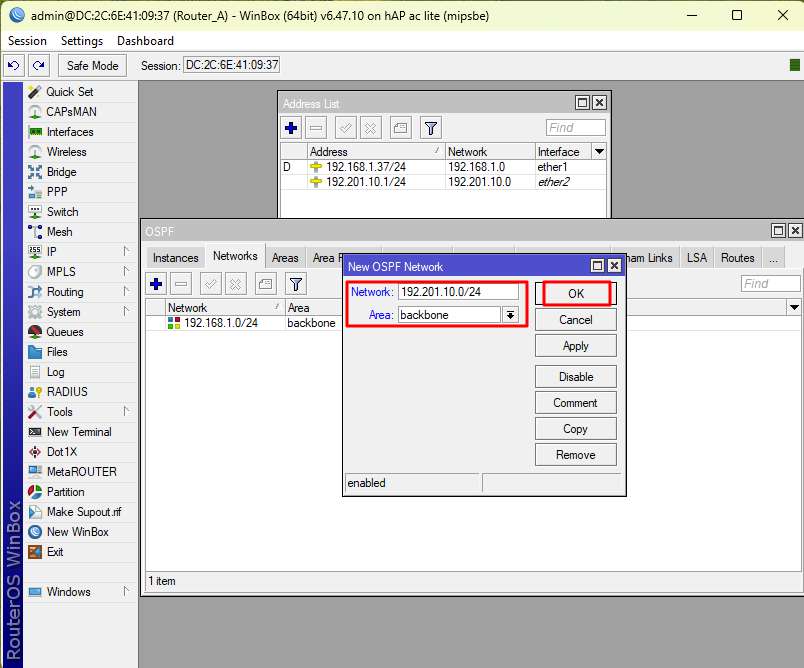

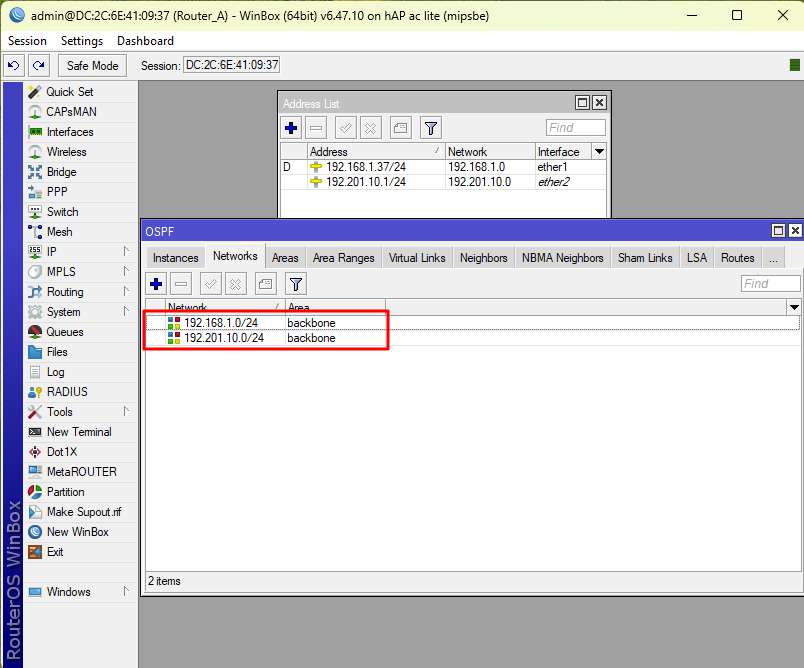

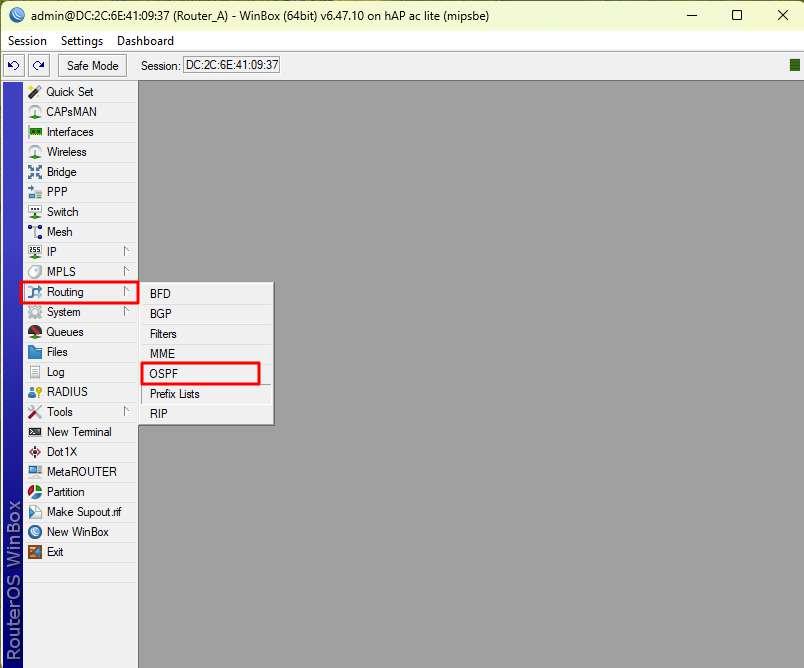

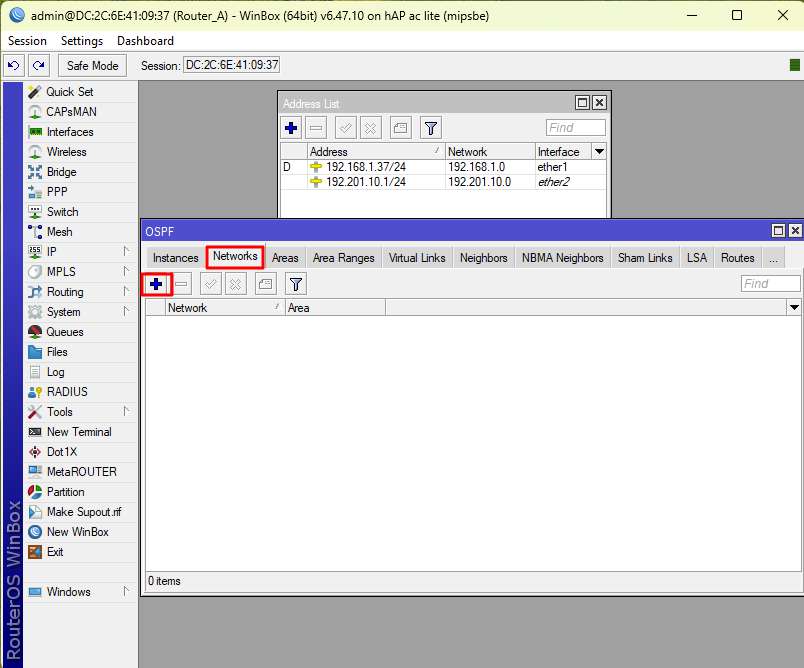

Konfigurasi routing dinamis, disini konfigurasi dilakukan pada OSPF

Semua konfigurasi pada Router A (Router-1) sudah selasai, selanjutnya konfigurasi Router B (Wireless Router)

Sama halnya pada Router A, wireless router juga rubah namanya dengan indentity Router B

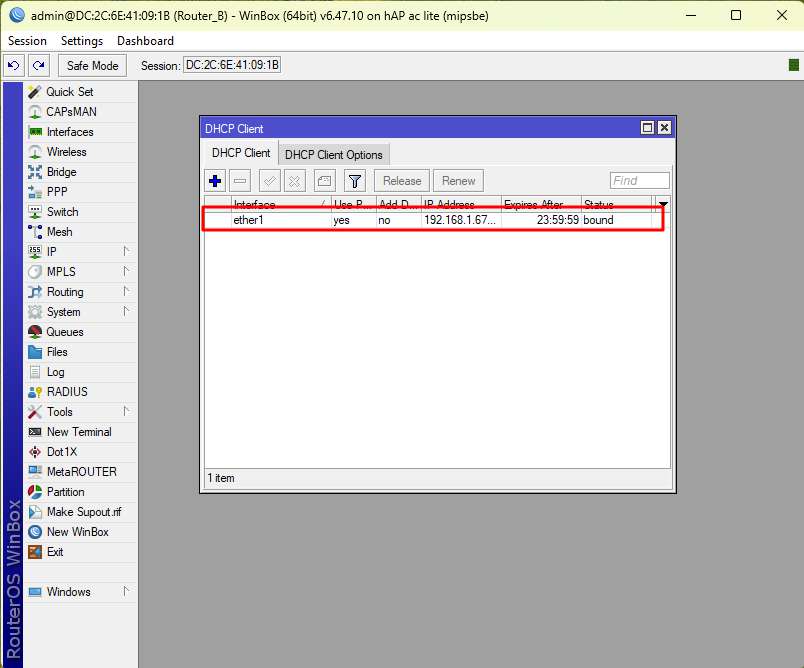

Router B juga dikoneksi dengan ISP dengan cara konfigurasi pada DHCP Client. Namun bedanya adalah di Router B untuk default routernya itu No (Static Route).

Selanjutnya konfigurasi wireless pada router B, karena router B akan dikoneksikan ke HP sebagai client

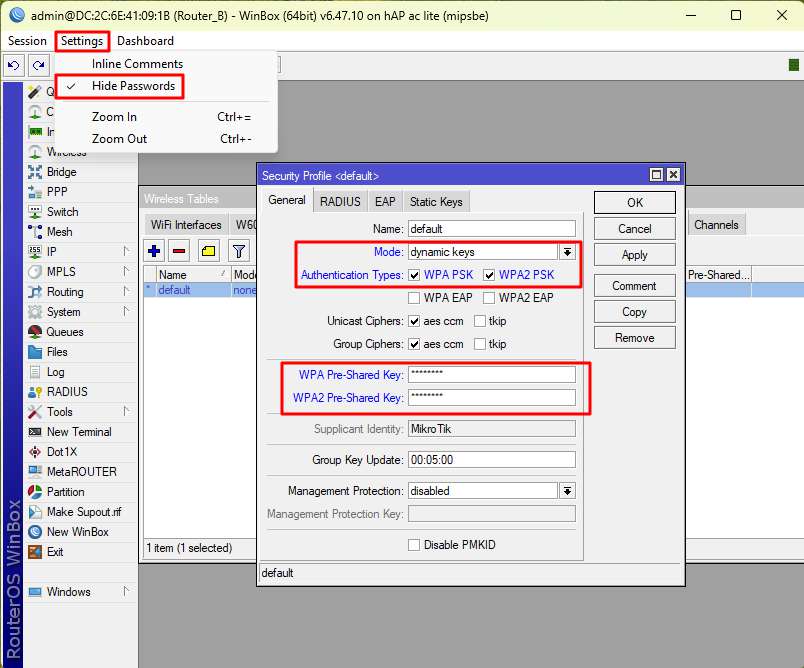

Pasangkan password pada wlan1

Agar password yang diinput itu kelihatan, uncheklist pada hide passwords

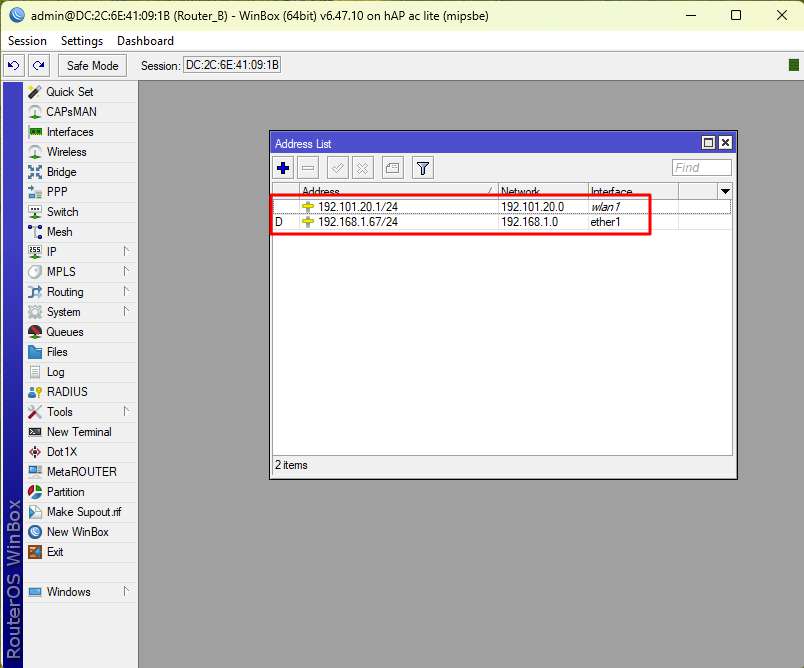

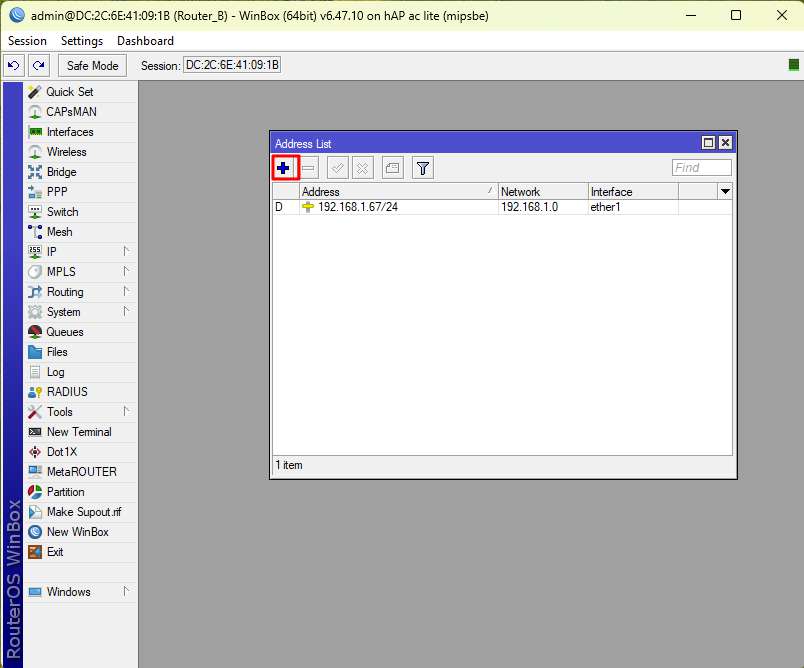

Selanjutnya tambahkan IP address untuk wlan1

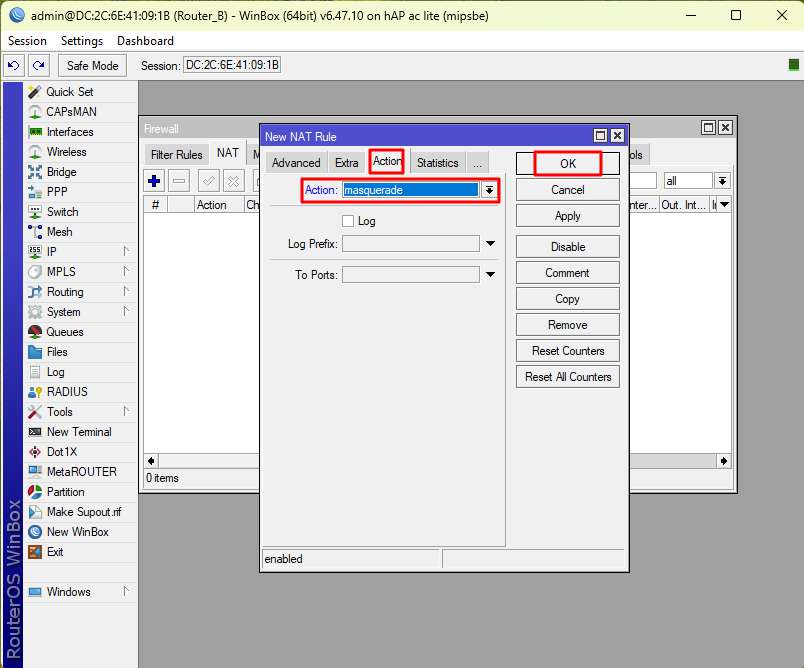

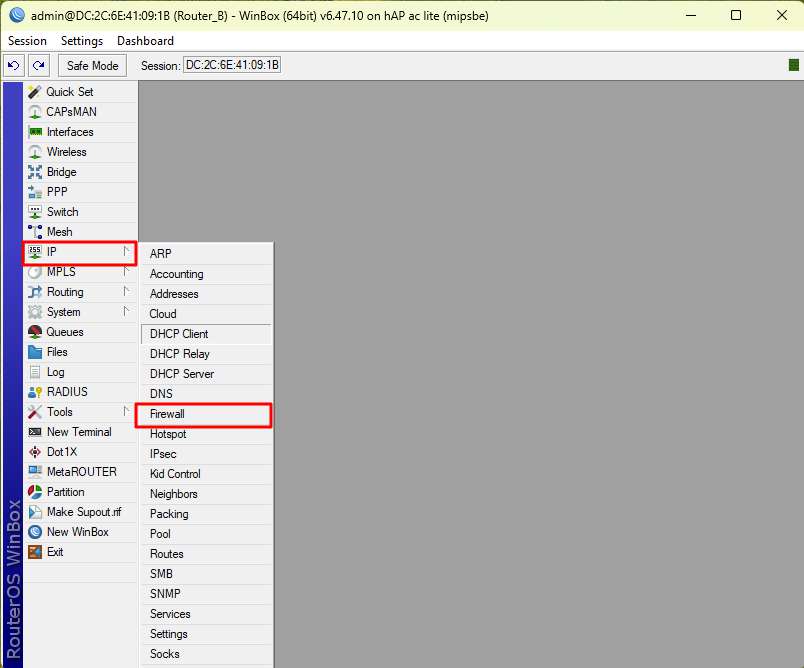

Selanjutnya, konfigurasi juga firewall agar internet pada router B dapat diteruskan ke client

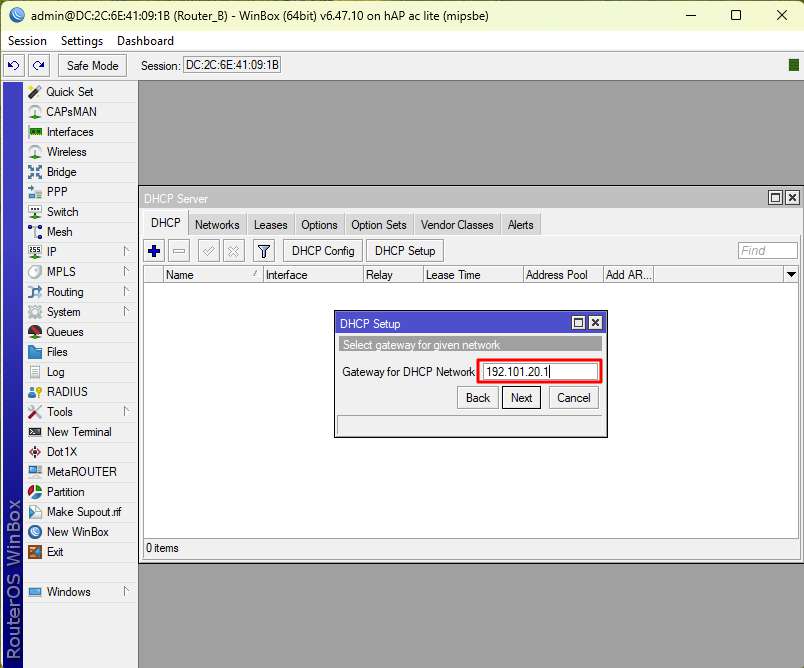

Untuk Router B, konfigurasi DHCP server agar perangkat yang terkoneksi ke Router B dapat IP secara dinamis (otomatis)

Pada saat setelah di klik OK atau selesai pada DHCP setup, DHCP berwarna merah karena belum ada client yang terkoneksi dengan wlan1 (wifi)

Tampilan berikut menunjukkan berwarna hitam karena sudah ada perangkat (HP) yang terhubung dengan SSID wlan1 yang diberi nama di atas tadi.

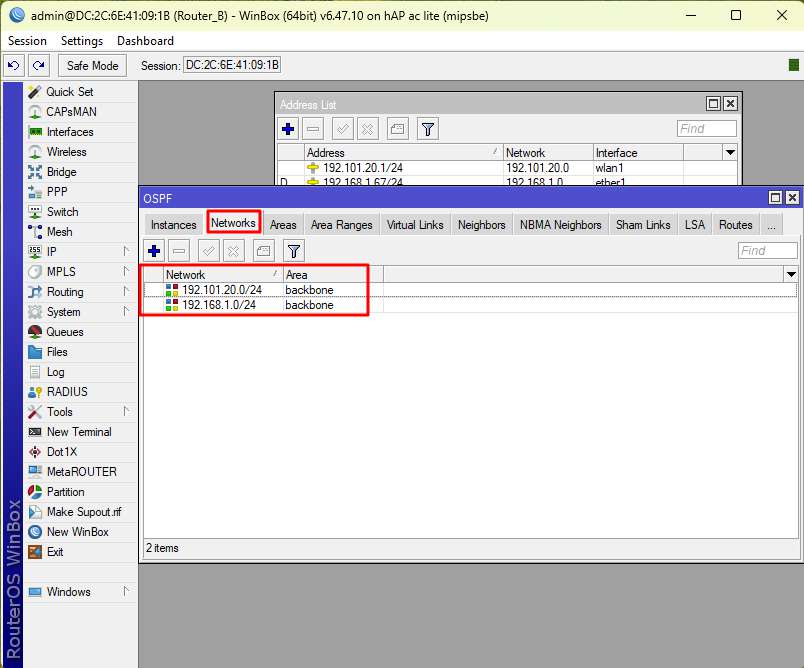

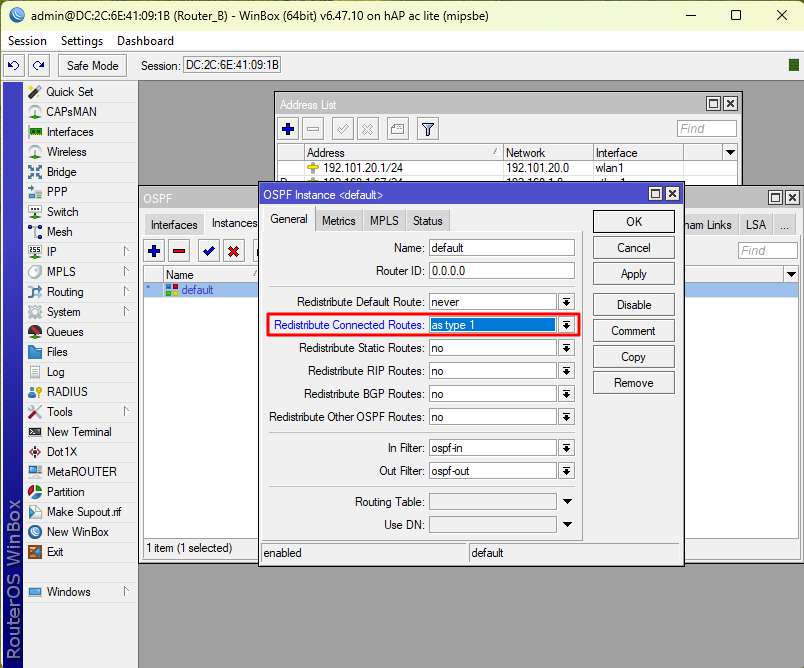

Berikut, konfigurasi routing di OSPF, sama seperti router A di atas, tetap perlu diperhatikan untuk disesuaikan dengan network yang ada di masing-masing router yang dapat dilihat pada IP – Addresses

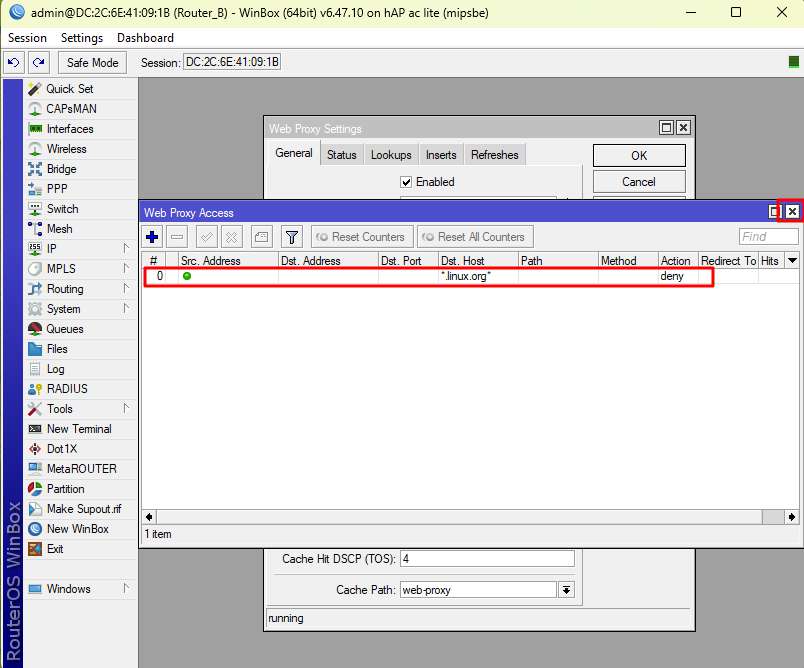

Selanjutnya konfigurasi web proxy

Jika selesai pada web proxy, selanjutnya konfigurasi pada firewall agar web proxy dapat berfungsi ke client.

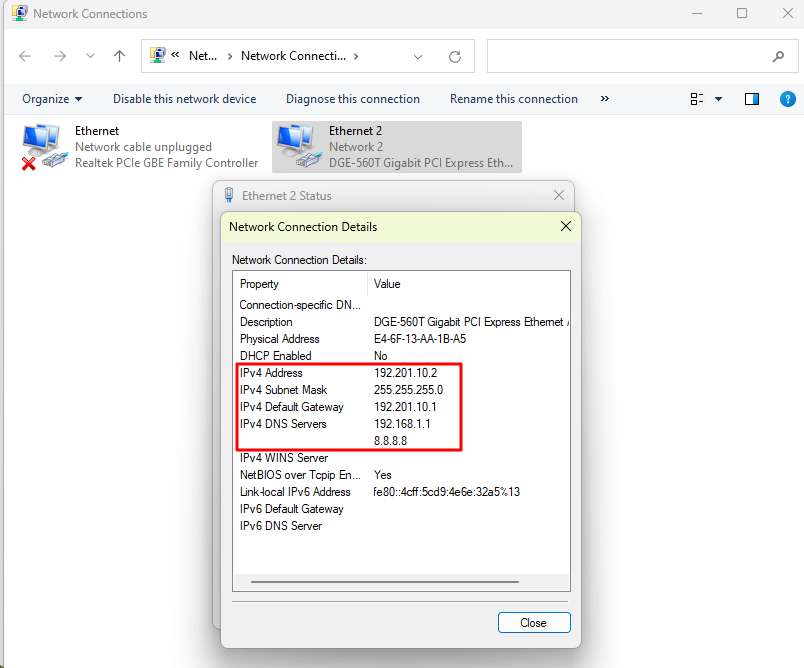

Selanjutnya, diuji coba hasilnya. Dalam hal ini, saya sudah koneksikan wifi router B ke HP, dan yang di bawah ini adalah pengetesan melalui PC

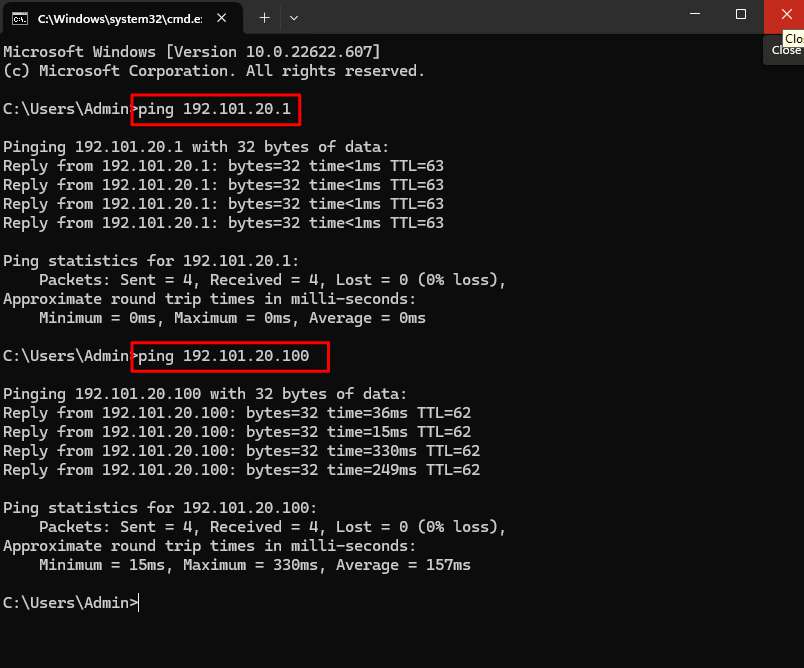

PC di bawah ini terkoneksi di Router A (router-1) yang akan melakukan ping ke IP router B (wireless router), 192.101.20.1 dan IP HP yang terhubung ke router B, 192.101.20.100

Sekian konfigurasi penyelesaian UKK TKJ paket 2 tahun 2025 ini, semoga bisa dijadikan bahan latihan atau pedoman untuk dipelajari persiapan UKK paket yang sama.
